樣式2：

圖紙內容
建 筑 圖：	建筑總說明、門窗明細表及裝修做法表、一層平面圖 、二層平面圖、三層平面圖、屋頂平面圖、1-4軸立面圖、4-1軸立面圖、C-A軸立面圖、A-C軸立面圖、樓梯詳圖、節點及門窗詳圖
結 構 圖：	結構總說明、構造詳圖、筏板基礎平面配筋圖、3.970m梁施工圖、6.570m梁施工圖、9.570m梁施工圖、屋面梁配筋圖、6.570m板配筋圖、9.570m板配筋圖、樓梯施工圖1、樓梯施工圖2、化糞池施工圖
給排水圖：	給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖
電 氣 圖：	電氣設計說明、配電及弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電插座平面圖、二層弱電插座平面圖、三層弱電插座平面圖
設計功能
一 層：	門廊，堂前，客廳，老人房帶獨立衛生間（臥室1），公共衛生間
二 層：	客廳，觀景陽臺1，觀景陽臺2，主臥帶獨立衛生間（臥室2），臥室3
三 層：	客廳，觀景陽臺1，觀景陽臺2，主臥帶獨立衛生間（臥室4），臥室5

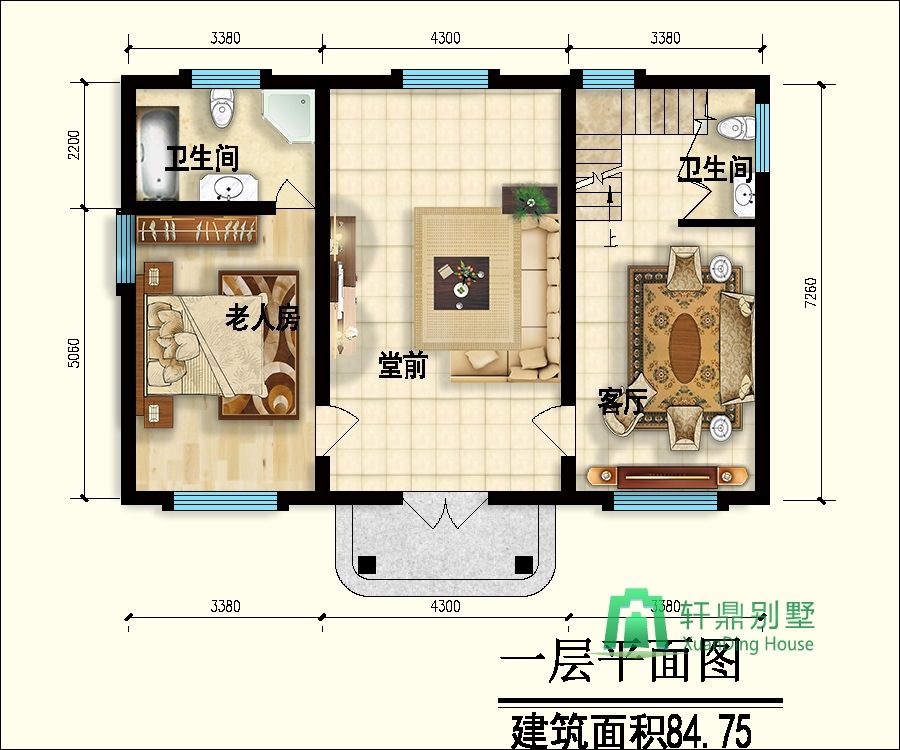

一層平面圖：

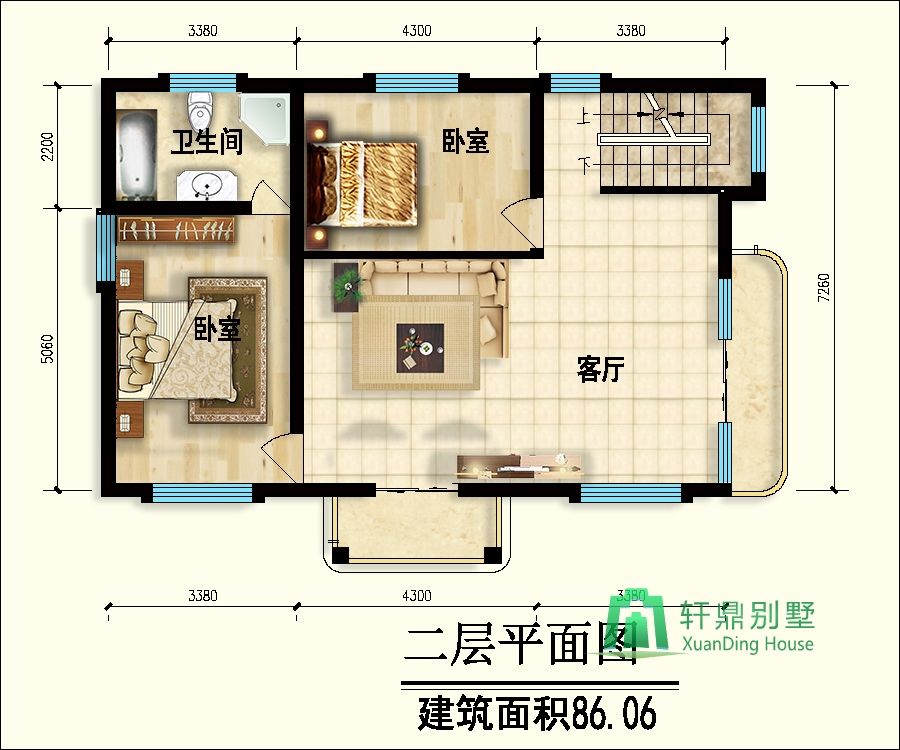

二層平面圖：

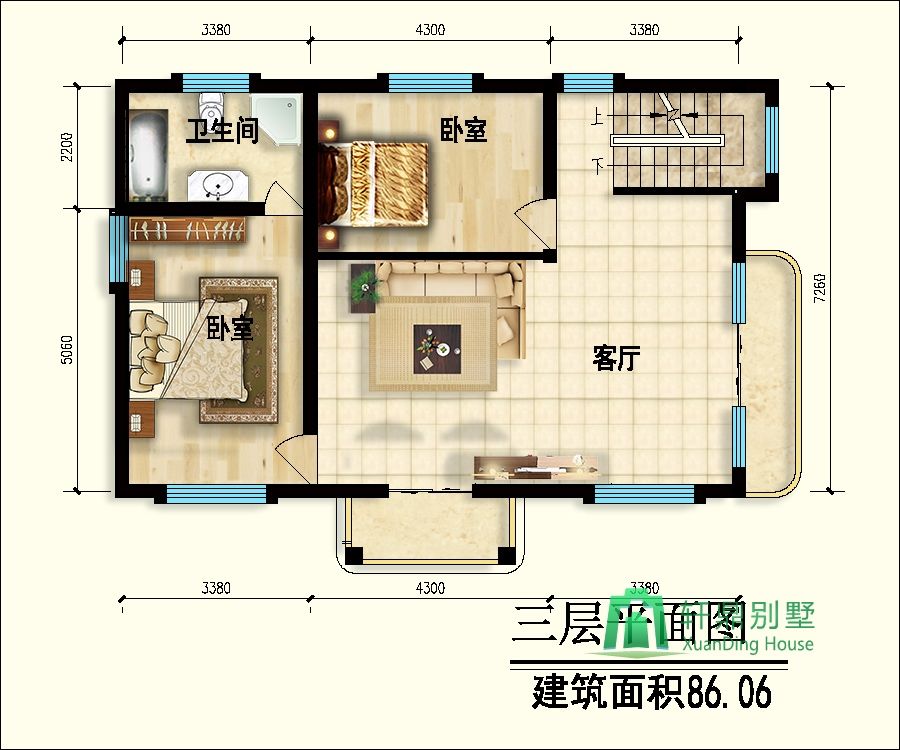

三層平面圖：

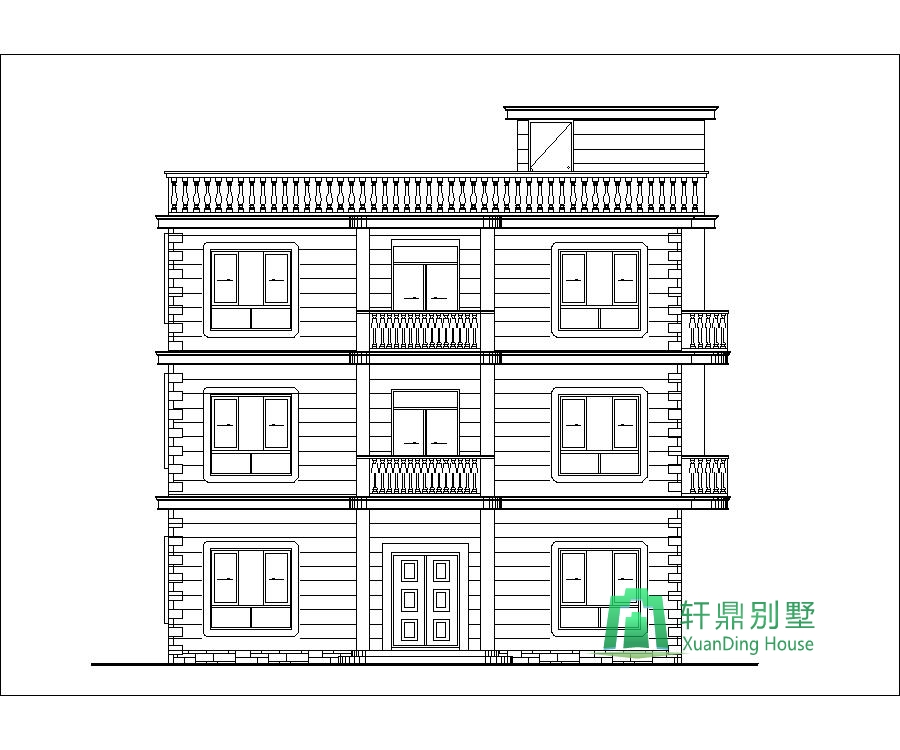

正立面圖：

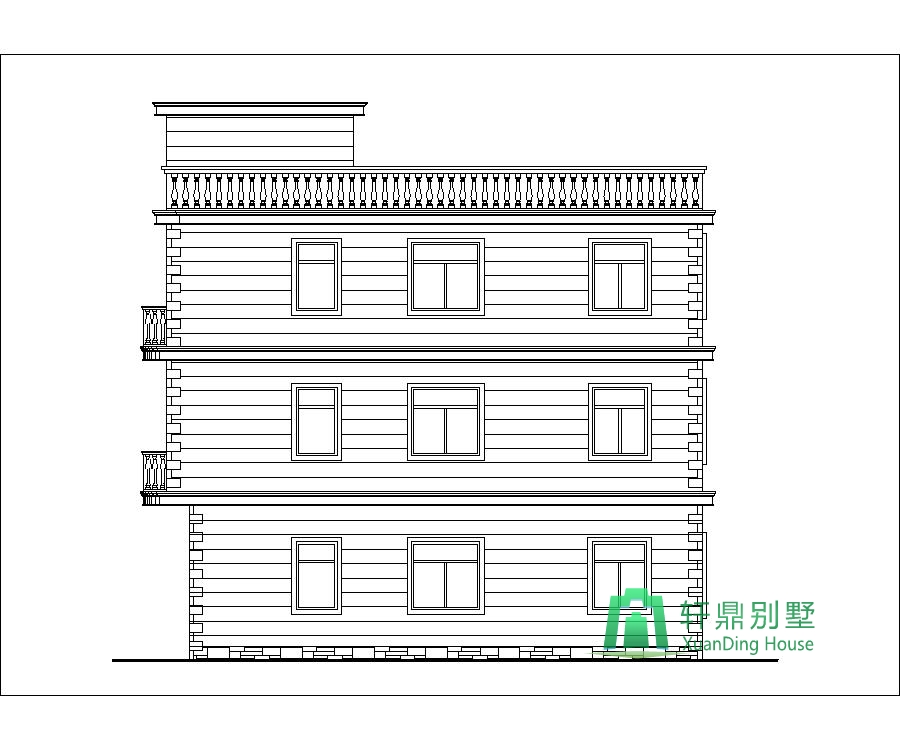

背立面圖：

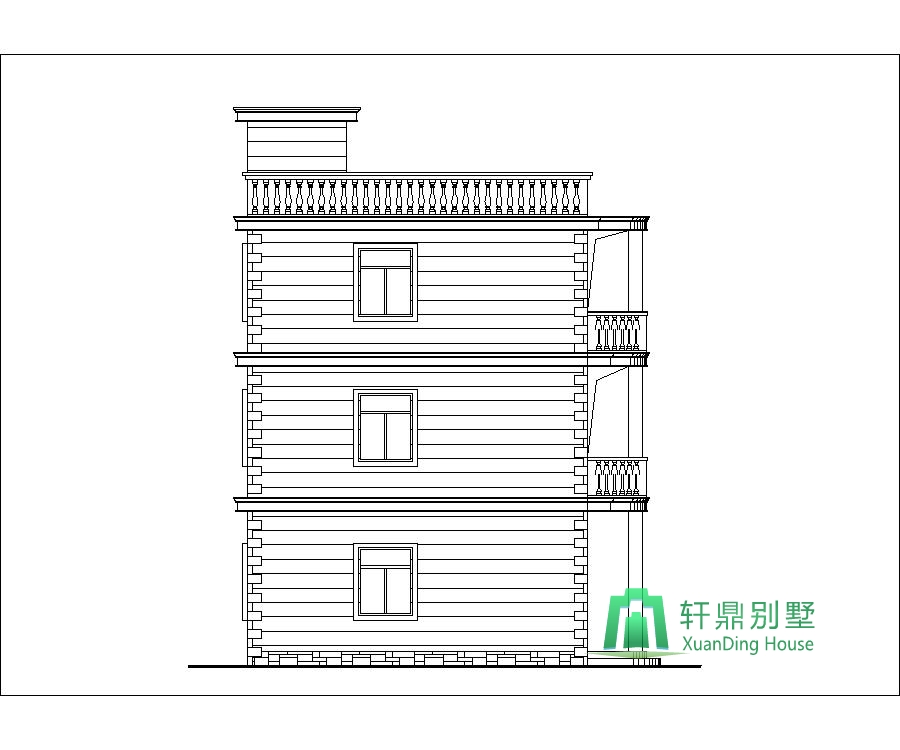

西立面圖：

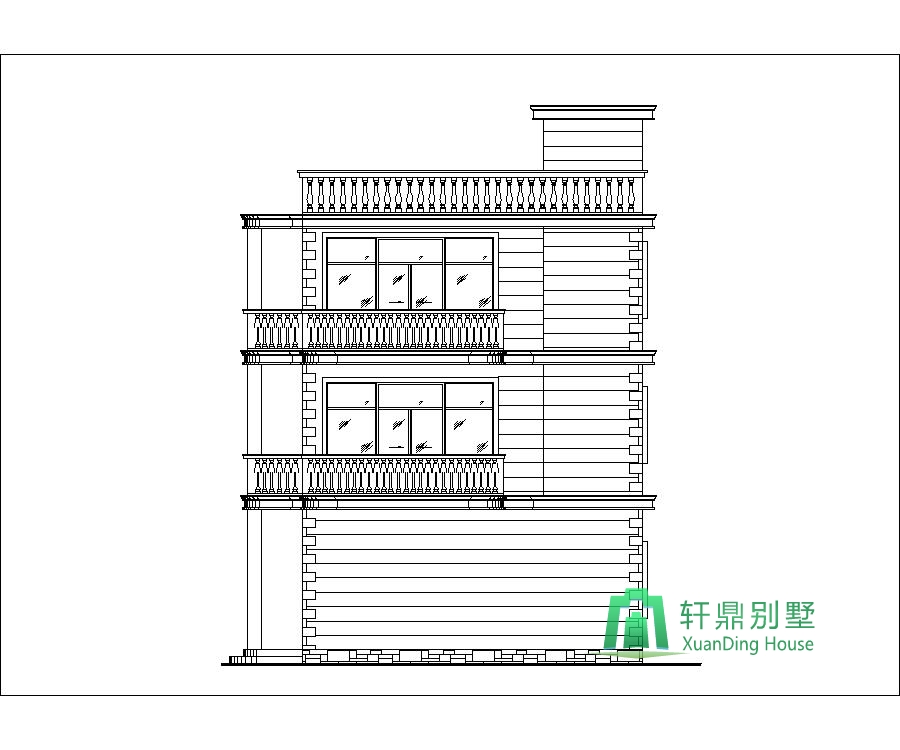

東立面圖：

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
